产品概述

接头
母线槽接头能保有足够的接触面和绝缘能力。温升试验证明,母排之间的螺栓连接点的电流密度不大于0.32/mm,接头螺栓均装有弹垫。以使整个接触面承受正压力。

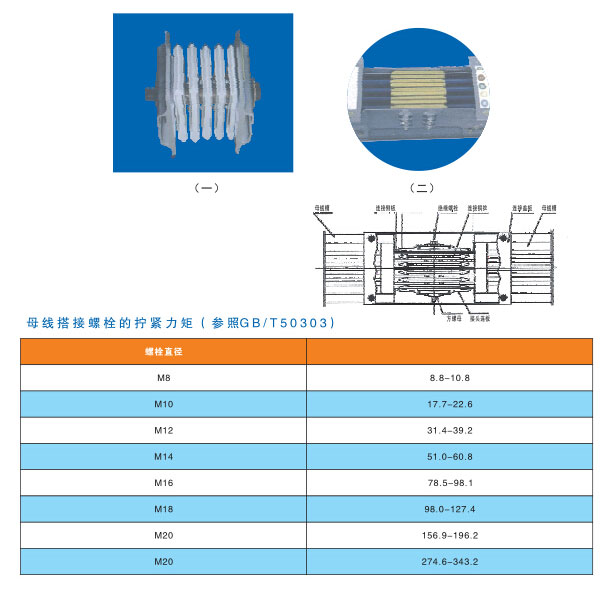

根据母线槽接头连接示意图将连接套件插好,然后将力矩螺栓拧紧,接头螺栓紧固力矩为9 4.9113.56N.m(经验值)。母线槽接头连接如下图所示:

安全滑触线

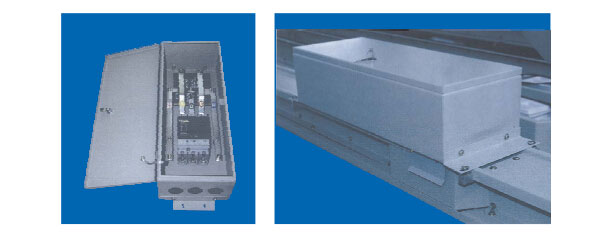

插接箱

1、额定电流分为:100A、250A、400A及630A共四种。

2、按结构形式分为:开关箱(内可装RMM1、TM30、CM1、C45N、S、INT、NS、3VL、3VT等系列空气开关);熔断器箱(内可装RT、NT等系列的熔断器)和无开关熔器箱三种。对于装开关类的插接箱按操作方式可分为:箱内操作、箱外正面操作和侧面操作。

3、插接箱在母线系统带电时可以插拔,但不可带负荷插拔,插接箱设有专用的防误拔的连锁机构或提示。对于防护型插接箱其本身带有防误操作的连锁机构,请用户在订货时注明“A、B、C、D”中任何一种。例如:用户要选用下面操作防护型插接箱,内装额定电流100A的开关则该箱型号为:KXC-40D-100A。(A:侧面操作防护型;B:箱内操作变通型;C:正面操作变通型;D:正面操作防护型)

4、内装熔断器的插接箱外形尺寸与同等电流的“B”型插接箱相同。

RL1系列熔断器式接箱型号为:KXC-2R-口A;RT系列熔断式插接箱型号为:KXC-3R-□A;用户如需要在箱内装设其他熔断器有其它要求(如面板开设观察窗等)请在订货时说明。

5、插接箱除以上类型外,本厂还可以代为设计计量插接箱(如箱内或箱面装设电度表、电流表等计量仪器}。用户有此或其它要求请订货时说明。
